電磁流量計的結構組成與各部件功能

2024-12-07 10:06:08 電磁流量計的結構組成與各部件功能


    電磁(ci)流量計的基(ji)本結(jie)構

    電(dian)(dian)磁流量計按傳(chuan)感器(qi)與(yu)轉換(huan)器(qi)的(de)構成方式,可(ke)分(fen)(fen)(fen)為(wei)分(fen)(fen)(fen)離(li)型(xing)(xing)和(he)(he)一體型(xing)(xing)兩(liang)種。分(fen)(fen)(fen)離(li)型(xing)(xing)是把(ba)傳(chuan)感器(qi)和(he)(he)轉換(huan)器(qi)各自獨立設置,中間用(yong)電(dian)(dian)纜(lan)連接,所以電(dian)(dian)纜(lan)長度受(shou)被測流體電(dian)(dian)導率的(de)限制。一體型(xing)(xing)是把(ba)傳(chuan)感器(qi)和(he)(he)轉換(huan)器(qi)作(zuo)為(wei)一個整體而設置,所以與(yu)流體溫(wen)度和(he)(he)環境(jing)溫(wen)度有關(guan),與(yu)分(fen)(fen)(fen)離(li)型(xing)(xing)相比,適用(yong)的(de)溫(wen)度范(fan)圍將受(shou)限制。


    電(dian)磁流量計的主要部件名稱和(he)作用如下:

    1、外殼(ke)

    防止(zhi)電(dian)磁(ci)流量計的傳感器內部的勵磁(ci)線圈、鐵心和電(dian)極導線遭受機械性損傷,保護其免(mian)受周(zhou)圍環(huan)境(jing)的影響(xiang)。它的結構必須具有(you)足夠的機械強(qiang)度(du),能(neng)防止(zhi)水和塵埃等侵(qin)入,并(bing)耐(nai)安裝場所周(zhou)圍環(huan)境(jing)的腐蝕(shi)。

    2、測量管

    其結構必須形成流過被測(ce)流體(ti)的(de)導管,機械上(shang)能(neng)耐流體(ti)壓力的(de)強度。

    3、襯里(li)

    是(shi)電(dian)磁流(liu)量(liang)計測量(liang)管(guan)內襯的(de)絕緣物,以防(fang)止信號(hao)電(dian)動勢被(bei)短路。因為襯里材(cai)料接觸(chu)被(bei)測流(liu)體,所以必須是(shi)能夠磨損(sun)和耐(nai)腐蝕的(de)材(cai)料。另外,襯里按其材(cai)料性質,受流(liu)體溫度(du)的(de)上(shang)限限制(zhi)。

    4、電(dian)極(ji)

    安裝在(zai)測(ce)量(liang)管(guan)壁上,以取出電極電壓。電極材料必須能夠耐流體(ti)的磨損和腐(fu)蝕。

    5、接(jie)液(ye)環

    它能使電磁流(liu)量計傳感(gan)器和被測液體同電位,也有保護(hu)法蘭(lan)端面襯里的作用。其(qi)材料必(bi)須(xu)能夠耐(nai)流(liu)體的磨(mo)損和腐蝕。

    6、勵磁線圈和鐵(tie)芯

    它在(zai)測量管內形成與傳感器勵(li)磁電流成正比的磁通密度。


上一篇:非滿管水流量計量(DYLD-F型非滿管電磁流量計)

下一篇:純水流量計選型注意事項

相關產(chan)品

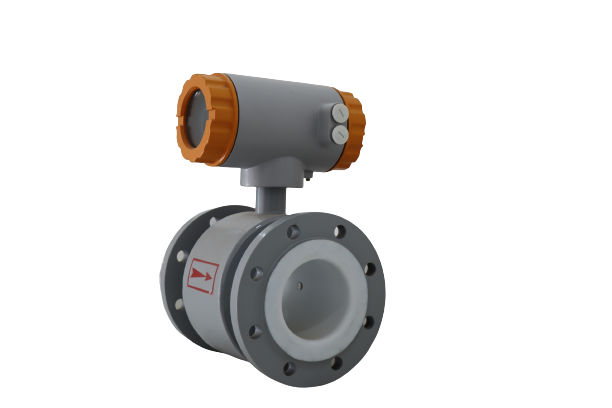

  • 法蘭式電磁流量計
